YYA特种防水抗渗涂料在地下工程渗漏治理中的应用

陈宝贵1，冀文政2，王惠新3

（1.河南建筑材料研究设计院有限责任公司，河南郑州450002；2.总参工程兵科研三所，河南洛阳471023；3.河南省科技信息研究院，河南郑州450008）

　　
摘要：介绍了YYA特种防水抗渗涂料的产品性能、施工操作要点，并以郑州长城特种水泥公司配电房电缆井、河南三门峡市虢都花园地下车库、山西运城智雅茗苑地下车库工程背水堵漏为例，介绍了其施工应用技术。

关键词：YYA特种防水抗渗涂料；刚性防水；地下车库漏水；电缆井漏水

文章编号：1007-497X（2013）-12-0000-00 中图分类号：文献标识码：B


0 前言

大多数地下建筑，均采用柔性防水和刚性防水相结合的复合防水设计，地下建筑的底板和外墙设计为抗渗混凝土结构，柔性防水层设计在刚性防水层的迎水面。地下建筑发生渗漏，即可判定外包柔性防水层和抗渗混凝土结构层同时失去了防水功能，水穿透了柔性防水层和刚性防水层。治理渗漏时，可以不再修复柔性防水层，而采用注浆和抹面相结合的技术措施。采用该工艺，注浆后涂抹的防水材料应具备下列特点：1）必须是刚性防水材料：由于柔性防水层设计在背水面时，遇水压易与基层剥离，所以这道防水层必须选择刚性材料；2）材料适宜在潮湿基面施工，并与潮湿基层具有良好的粘结力；3）必须具有较高的抗渗性；4）宜为环保无毒的产品；5）施工时可用机械化施工。

另外少数地下建筑的主体结构采用砖砌主体，如电缆沟、电缆井、水表井和个别住宅的地下室等，这类建筑也容易发生渗漏。治理这类地下建筑渗漏时，一般在背水面抹压防水砂浆、聚合物水泥砂浆等刚性防水层。如果这类建筑物外持续存在水源，防水砂浆和聚合物水泥砂浆就无法确保不渗漏，需在砖砌体建筑物背水面涂抹高抗渗性的刚性防水涂层。

YYA特种防水抗渗涂料的性能和施工工艺符合上述要求，现以郑州长城特种水泥公司配电房电缆井、河南三门峡市虢都花园地下车库、山西运城智雅茗苑地下车库工程背水堵漏为例，介绍YYA特种防水抗渗涂料的施工技术。所选的3个工程案例中，有两例工程是砖砌体结构，一例是防水混凝土结构。

1 YYA特种防水抗渗涂料性能
　　
YYA特种防水抗渗涂料是一种以水泥为胶凝材料、配以多种助剂干混而成的刚性防水防渗材料，外观呈灰色粉末。目前，该材料暂无产品标准，国家建筑材料测试中心依据JC 474—2008《砂浆、混凝土防水剂》、JC/T 951—2005《水泥砂浆抗裂性能试验方法》、JC/T 984—2005《聚合物水泥防水砂浆》、GBJ82—85《普通混凝土长期性能和耐久性能试验方法》、CCES 01—2004《混凝土结构耐久性设计与施工指南》以及ASTMC1202—05《混凝土抗氯离子渗透性能电动指示试验方法》，对该产品进行了性能测试。

　　2 YYA特种防水抗渗涂料施工要点
　　
YYA特种防水抗渗涂料对基层、环境气候条件、喷涂工艺及后期养护具有特定的要求。

2.1 基层要求

YYA特种防水抗渗涂料适用于混凝土、砂浆、砖石基层，要求基层坚固、平整、洁净，充分湿润但无明水。基层表面的疏松层、钢筋头等应予以剔除，基层表面的孔洞、凹槽等，应采用本产品拌合少量水抹平。

如果基层过分干燥，吸水较多，会使涂层失水过快，影响涂层固化，导致涂层强度降低、抗渗性变差，故施工前应喷水充分润湿基层。如果基层表面存在明水，改变了本产品的水料比，也不利于形成抗渗性较高的防水层，因此基层不得有明水存在。

在地下工程渗漏治理中，如果有渗流现象，应先采取注浆工艺止住明水渗漏；也可在基层上凿孔剔槽，孔槽内嵌填无机防水堵漏材料，达到止住明水渗漏的目的。基层表面无渗流现象后，方可进行喷涂施工。

2.2 环境要求

YYA 特种防水抗渗涂料施工时，环境温度应在5~40益之间，且不应在5级以上大风和雨雪天施工。

2.3 施工方法

将水放入拌料桶中，用手提式电动搅拌器边搅拌边加入YYA特种防水抗渗涂料。水和涂料的比例控制在（0.20~0.25）颐1，搅拌均匀后，用喷涂设备将拌好的涂料均匀喷涂在基层表面。第1遍涂料初凝后，喷涂第2遍，以此类推，喷涂3~5遍后，形成一道致密的防水层。如欲得到表面平整的防水涂层，可边喷涂边用铁抹子收光抹平，但不可在涂层初凝后收光抹平。在完成预设的喷涂遍数后，如局部仍然有渗漏现象，应重点多次喷涂。

2.4 成品养护

涂层终凝后，其表面应喷雾或覆盖进行保湿养护；养护过程中，应使涂层表面始终处于润湿状态，养护时间不少于7d。

3 工程案例
　　
3.1 郑州长城特种水泥公司配电房电缆井渗漏治理

郑州长城特种水泥公司配电房内建有电缆沟和电缆井，电缆通过电缆沟和电缆井进出配电房。电缆井的主体结构为砖砌体，内表面抹水泥砂浆粉刷层，未采取任何防水措施，每逢阴天下雨，电缆井便产生渗漏。

2010年9月，经与业主单位协商，采用了YYA特种防水抗渗涂料治理渗漏，在电缆井背水面喷涂一道YYA防水抗渗涂层，由材料生产单位亲自施工。在无雨的天气且电缆井无明水渗漏时，在电缆井背水面喷涂了5遍YYA涂料。2012年10月，连续降雨2d后，对该电缆井的治理效果进行回访，发现电缆井内表面处于干燥状态，见图1。

　　3.2 河南三门峡市虢都花园地下车库渗漏治理

据土建施工单位介绍，该地下车库埋深约6m，地下水位在地表下70~80m。车库外墙采用250mm厚抗渗标号为P6的混凝土，车库顶板采用150mm厚抗渗标号为P6的混凝土，底板为素混凝土垫层抹平压光。车库外墙和顶板外防水采用两道聚乙烯丙纶防水卷材；顶板上方，依次为1.0~1.5m回填土、300mm 厚三七灰土和350mm厚素混凝土垫层，素混凝土表面铺贴地面砖。

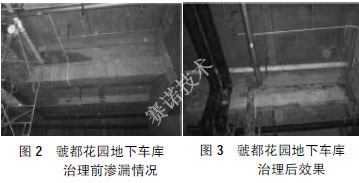

车库横梁与顶板之间，局部有1m的空间，采用砖砌填充，表面抹压砂浆，背水面铺贴聚乙烯丙纶防水卷材。工程投入使用之后，遇到阴雨天气，砖墙部位产生湿渍，局部产生了渗流（图2）。

2011年9月，经与施工方协商，采用YYA特种防水抗渗涂料进行治理。施工工艺为：1）拆除聚乙烯丙纶防水层，露出水泥砂浆抹灰层；2）产生渗流的部位，采用无机防水堵漏材料快速封堵渗漏点；3）无明水渗漏后，在水泥砂浆表面喷涂YYA特种防水抗渗涂料；4）

经过多遍喷涂，形成一定厚度的防水涂层。2012年3月对该工程进行回访，渗漏得到了控制（图3）。

　　
3.3 山西运城智雅茗苑地下车库渗漏治理

山西运城智雅茗苑地下车库埋深约6m，底板、外墙、顶板均采用抗渗标号为P6的混凝土，外贴两道聚乙烯丙纶防水卷材。工程投入使用后，外墙距地面高1.5m的范围内因渗漏产生湿渍，局部有渗流现象，导致内墙涂料涂层浸湿、起皮、脱落（图4）。

经与甲方协商，采用了YYA特种防水抗渗涂料进行修复。首先剔除渗漏部位的内墙涂料及砂浆粉刷层，露出外墙混凝土基层，清洗基层表面的浮灰，有明水渗漏的部位注浆止漏，待基层表面无明水时，喷涂YYA特种防水抗渗涂料3遍，涂层固化后检查无渗漏，用水泥砂浆重新找平，并涂刷内墙涂料。该车库总维修面积2000余m2，维修后，内墙涂料不再产生起皮、变色、脱落现象（图5）。

　　4 结语

YYA特种防水抗渗涂料属无机刚性防水涂料，可应用于迎水面和背水面，施工现场无有害气体挥发，可在潮湿基层上施工。涂料采取喷涂施工，提高了施工速度、节约了人工投资，降低了施工成本。采用YYA特种防水抗渗涂料的工程，绝大部分渗漏现象得到了有效控制，但对于该材料治理渗漏的长期效果，还需要继续跟踪考察。
