某住宅楼板出现严重质量问题后的鉴定加固

　刘国辉 陶化庆 魏晓东 陈燕福
　　（1.山东省建筑设计研究院，济南250001 2. 山东省城乡建设勘察院，济南 250001）
　　摘 要：介绍了楼板出现严重质量问题后遇到的问题及解决方法。通过质量鉴定，有针对性的采取有效的措施,对几种不同的情况，采用不同的方法对该楼板进行加固处理，通过采用新的加固方法很好的解决了后浇注楼板的抗剪作用。针对加固楼板中应注意的设计方面的问题提出建议，供类似工程设计时借鉴参考。
　　关键词：楼板；质量问题；鉴定；加固方法
　　中图分类号：TU243.2 文献标识码：A

　　1 工程概况
　　本工程为某住宅楼，位于山东省潍坊市，地上34层，地下3层，原结构采用框剪结构，基础为桩基础。该住宅三单元3层住户业主进行装修时发现客厅楼板顶板混凝土局部存在夹砂现象，后对该部位进行剔凿后发现板底混凝土骨料、水泥用量较少，含沙量较大，此部分材料实际已成为砂浆，且材质较为松散，强度较低，见图1。

　　图1 结构平面布置图 图 2 计算简图

　　该部位原设计板混凝土强度等级为C40，板厚150mm，为双层双向配筋，底筋为8@100，负筋为8@150，钢筋保护层厚度为15mm。
　　2 质量鉴定结果
　　现场采用回弹法检测客厅顶板混凝土压强度，依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）该楼板共布置10个测区，依据委托方提供的《混凝土泵送剂检测报告》，构件测区强度换算值按泵送混凝土查表；并通过现场取混凝土芯样进行抗压试验，保留部分混凝土强度换算值为19.2MPa～38.4MPa，不满足原设计强度要求。钢筋间距130～152mm，混凝土保护层厚度为25～33mm，钢筋直径7.5～7.6mm，钢筋直径、楼板厚度及保护层厚度均满足现行规范要求。现场保留部分楼板有一处线管外露。
　　3.楼板复核计算
　　计算荷载取值：根据该工程原设计施工图纸；构件截面尺寸及混凝土强度，根据现场实际鉴定结果进行取值，该处楼板按三边固定，一边简支
　　简化计算，见图2：
　　经计算，客厅顶板（①～④/D～G轴）配筋满足国家规范要求。
　　4.问题分析
　　根据实际检测及计算分析，该缺陷主要由于施工工艺控制不严，操作不规范所致。施工时模板润湿不够、支架不严，捣鼓时发生漏浆或振捣不足，气泡为排出以及捣固后没有很好的养护而产生。
　　5 楼板加固处理方案
　　首先对保留部位的楼板进行有效支撑，划分满足混凝土强度要求》C30和不满足混凝土强度要求《C30的区域；再将原楼板不满足混凝土强度等级C30要求的部位及已剔凿部位的楼板厚度范围内混凝土进行全部剔凿，原楼板内钢筋全部保留除锈，加固部分见图3：

　　将客厅顶板剔凿后的缺陷部位采用C40膨胀混凝土重新浇筑。客厅板上线管偏位、修补部位结合加固同时处理。为了保证新旧混凝土的连接部位的可靠性，保证力的可靠传递，在新旧混凝土交接处清除松散混凝土，并涂刷界面剂，接处将原混凝土面提造成阶梯状（见图4）。
　　6.关键节点设计
　　6.1 新浇注楼板与剪力墙的连接部位的抗剪问题：

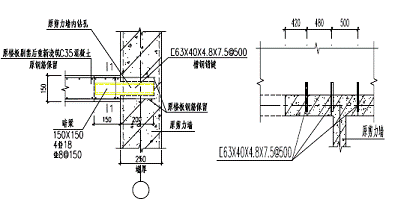

　　与剪力墙连接部位，为了解决新浇注楼板的抗剪，在剪力墙部位每隔半米做槽钢销键，见图5.

　　图5

　　6.2 新浇注楼板与混凝土梁的连接部位做法：
　　将原框架梁顶面局部混凝土剔凿，新浇注楼板钢筋锚入框架梁内（见图6）楼板钢筋的锚固，又解决了新浇注楼板与原框架梁交接处的剪切。
　　6.3管线外露处的做法：
　　首先对楼板内暴露的管线重新调整至楼板中间部位，并将边缘松散混凝土剔凿干净，后重新浇注C40膨胀混凝土，见图7。

　　6.4 圆形取芯孔部位的处理：
　　取芯部位钢筋已截断，因此先用短钢筋与楼板钢筋通过焊接连接进行钢筋补强，后对边缘部位混凝土面剔凿，原钢筋保留，重新浇注C40膨胀混凝土，见图8.
　　7 总 结
　　本工程通过对出现严重质量问题的楼板的鉴定，提出了新颖的加固方案，并对关键部位进行有效的处理，经加固处理后的楼板达到了很好的加固效果。为今后再次出现该种质量问题的混凝土构件提供了很好的加固方法。
　　参考文献
　　[1] GB50010-2010 混凝土结构设计规范[S].北京：中国建筑工业出版社，2010.
　　[2] GB 50367-2006 混凝土结构加固设计规范S].北京：中国建筑工业出版社，2006.
　　[3] GB50550-2010 建筑结构加固施工质量验收规范S].北京：中国建筑工业出版社，2010.
　　[4] GB50204-2002 混凝土结构工程施工质量验收规范S].北京：中国建筑工业出版社，2002.
