1.编制依据：

　　2.工程概况：
　　（1）本工程××演艺术中心，项目位于××西侧，建设用地东北面为××石窟，东侧为绿化带，南侧为××河。总建筑面积9939.46m2，包含一个陈列馆、一个多功能的演艺中心。北面陈列馆以宽4m，跨度40m为一个单元的拱形交错排列而成。陈列馆为单层大跨度空间，地下6m，地面南以上最高点标高5.8m。演艺中心为一方形古城堡式的建筑。地下一层，层高3.6m，地上一层檐口标高7.0m。基础采用钢筋混凝土墙下条基加防水板基础。防水等级：地下I级，屋面II级。
　　1）陈列馆

　　2）演艺中心

　　（2）防水工程
　　1）地下室部分
　　地下室防水等级为一级。防水采用SBS改性沥青防水卷材，其各项指标均应符合《地下工程防水技术规范》；
　　①陈列馆及演艺中心地下室防水做法底板（由上至下）：
　　a.自防水钢筋混凝土底板；
　　b.50mm厚C20细石混凝土保护层；
　　c.低挡卷材隔离保护层；
　　d.3mm+3mmSBS改性沥青防水卷材；
　　e.基层处理剂
　　f.20mm厚1︰2.5水泥砂浆找平层；
　　g.100mm厚C15素混凝土垫层；
　　h.素土夯实。
　　②地下室侧墙（由内至外）：
　　a.自防水钢筋混凝土侧墙；
　　b.20mm厚1︰2.5水泥砂浆保护层；
　　c.基层处理剂；
　　d.3mm+3mmSBS改性沥青防水卷材；
　　e.5mm厚聚乙烯泡沫塑料保护层；
　　f.2︰8灰土分层夯实。
　　③地下室顶板（由下至上）：
　　a.自防水钢筋混凝土顶板；
　　b.20mm厚1︰2.5水泥砂浆找平层；
　　c.3mm+3mmSBS改性沥青防水卷材；
　　d.纸胎油毡隔离层；
　　e.70mm厚C20细石混凝土保护层；
　　2）屋面部分。
　　屋面防水等级为II级，耐久年限为15年，混凝土抗渗标号S6。
　　①陈列馆屋面为4m宽，跨度40m为一个单元的拱形交错排列而成，屋面由最高点5.8m向东西两侧延伸至地面。屋面为钛锌板金属直立锁边自防水系统，屋面做法应符合《屋面工程技术规范》。
　　②屋面做法：
　　a.0.7mm钛锌板(直立锁边系统自防水；
　　b.通风丝网；
　　c.单项透气膜；
　　d.0.7mm镀锌板；
　　e.100mm玻璃丝绵隔热层；
　　f.0.7mm镀锌板找平；
　　g.0.7mm穿孔压型钢板；
　　h.C型钢檩条支撑 C250×100×100×3；
　　i.1200×400钢梁。
　　③演艺中心屋面做法：
　　a.20mm厚1︰5水泥增稠粉砂浆，内配14号镀锌钢丝网，网孔30分缝处钢丝网断开，双向分缝中距为：钢丝网网宽+20mm，缝宽10mm嵌塑料条；
　　b.60mm厚保温防水合一型硬泡聚氨酯；
　　c.20mm厚1︰5水泥增稠粉砂浆找平层；
　　d.找坡层：檐口起始处1m范围内抹20mm厚1︰40水泥砂浆找2%坡，1m以外最薄20mm厚加气碎块混凝土找2%；
　　e.钢筋混凝土屋面板。
　　3）消防水池做法：
　　①水泥基渗透结晶型弹性防挡水材料；
　　②3m范围内1︰2.5水泥砂浆找1%坡，3m以外陶粒混凝土找1%坡，朝向集水坑；
　　③250mm厚防水钢筋混凝土底板；
　　④空铺油毡一层；
　　⑤钢筋混凝土楼抗水板。
　　4）集水坑做法：
　　①20mm厚1︰2.5水泥砂浆保护层；
　　②1.5mm厚水泥基防水涂料
　　③20mm厚1︰2.5水泥砂浆找平层；
　　④钢筋混凝土板；
　　⑤50mm厚细石混凝土；
　　⑥纸胎油毡隔离（保护层）；
　　⑦3mm+3mm两道SBS改性防水卷材；
　　⑧基层处理剂；
　　⑨20mm厚1︰2.5水泥砂浆找平层；
　　⑩100mm厚C15混凝土垫层；
　　○11素土夯实。
　　5）结构防水：防水混凝土原材料及配合比要求
　　①基础底板混凝土强度等级为C30/S6 、C45/S6。
　　②初凝时间不小于3h，终凝时间不大于12h。
　　③混凝土坍落度控制在160～180mm。
　　3.施工部署及任务安排：
　　（1）各施工部位防水使用的材料；
　　1）地下防水材料为Ⅰ型3mm+3mmSBS改性沥青防水卷材，基础为外防水。
　　2）卫生间采用1.5mm厚水泥基防水涂料。
　　3）屋面防水材料为硬泡体聚氨酯防水保温一体化材料。
　　（2）施工过程安排
　　1）地下室底板防水采用一次施工，甩头在底板上返300mm以外。
　　2）卫生间采用一次成活，分遍涂刷。
　　4.施工准备：
　　（1）技术准备
　　1）熟悉图纸，按设计要求配备相应的施工工艺规程；施工验收规范；施工质量检验评定标准及图集。
　　2）提供施工人员用工手续，备齐相应的上岗证及培训证书。
　　3）进行逐级技术交底：专业工长以书面形式向各班组进行交底，班组长再向工人进行交底。技术交底要有重点，要有针对性，要针对班组和个人的技术技能特点，针对关键部位和质量控制点，提出具体措施和要求。
　　4）备齐施工中所需的计量、测量器具，并要经检测部门检测合格，有合格证书。
　　5）检查主要机具是否完好，能否满足正常施工使用。
　　6）工种交接检检查记录收集齐全，装订归档。
　　（2）材料准备
　　1）根据设计要求，该屋面采用柔性防水，做硬泡体聚氨酯防水保温一体化。材料进场后由监理见证取样，复试合格后方可使用。卫生间为单组份聚氨脂防水涂料，材料进场合格证及防伪标志、产品说明书等。材料进场后必须现场取样，送交见证试验室作试验，试验合格后方准使用。
　　2）地下室底板、地下室外墙（外做）的卷材铺贴采用热熔法，要求基底坚实、平整、干燥，含水率在9%以下（简易检验方法，将1㎡卷材平铺于基层上，静置3-4小时后掀开，覆盖部位及卷材无明显水印即可），找平层严禁有空鼓、开裂、起砂等缺陷。施工前需通过监理验收后方可施工。
　　（3）机具准备
　　为保证工程质量，便于施工操作，应配置必要的简易可行的使用工具，并鼓励工人进行小改小革，施工中所需的手推车、喷灯、剪刀、小线、笤帚、钢卷尺、油漆桶、铁抹子、滚动刷。
　　（4）劳动力安排

　　（5）管理目标
　　由于防水工程为隐蔽性分项工程，对工程影响比较大，维修不方便，为特殊作业或关键性工序，特编制专项防水作业指导书进行指导，要求项项必须合格，才允许进行下道工序。
　　5.施工工艺
　　（1）底板、外墙防水
　　1）底板防水。
　　工艺流程：施工准备→基层清理→涂刷底油→放出附加层边线、铺贴卷材标准线→附加层施工→卷材防水层施工→封边。
　　2）施工准备。
　　混凝土垫层浇筑后，根据基础平面图放出基础砖胎膜线，比基础边大50mm，按线砌240mm厚砖胎膜，每5m长砌一个370mm砖垛，里侧立面用1︰3水泥砂浆抹灰压光，在与垫层转角部位用啤酒瓶溜成半径为50mm的半圆弧。
　　3）基层处理：先用铲刀和扫帚及其它工具将基层表面的突起物、砂浆和疙瘩等清理干净，并将尘土、杂物清扫干净，对阴阳角部位必须认真清理。如下图

　　4）涂刷底油。将氯丁胶乳作为底油与汽油按1︰1的配料搅拌均匀，用长把滚刷均匀涂刷于基层表面上，不得有漏刷和透底现象，常温经过4h或手感不粘时，方可进行下道工序。
　　5）弹线。在基层上用小白线裹白灰，弹出卷材附加层位置边线和卷材铺贴标准的位置分格线。
　　6）后浇带底板位置处，先铺比800mm后浇带每边宽450mm的3mm厚SBS橡胶改性沥青卷材。

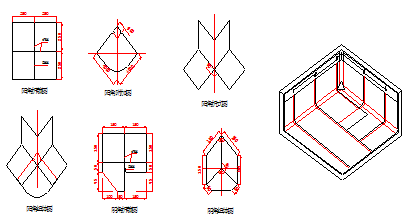

　　7）附加层施工。阴阳角等特殊部位增贴一层3mm厚SBS改性沥青防水卷材附加层，宽度不宜小于500mm，按照弹好的位置线用热熔法与基层粘贴牢固。

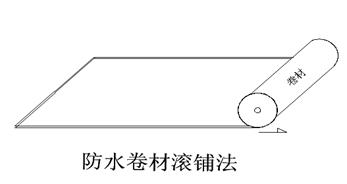

　　8）卷材防水层施工。本工程采用Ⅱ级，3mm+3mm SBS改性沥青防水卷材，采用热熔法进行，施工卷材铺贴方法和顺序，根据现场实际情况东西方向为长边铺设方法；将成卷的3mm厚SBS橡胶改性沥青卷材按弹好的标准位置线，将端头置于铺贴起始端，用喷灯离卷材50cm左右均匀烘烤卷材底面，当底层熔化到有光泽发黑时即可；随后用喷灯对准卷材和基层表面夹角，喷灯距交界处约30cm左右，边烘烤卷材和基层边跟随熔化范围用双手压紧卷材缓慢的向前滚铺，将其地面与基层粘贴牢固。（如图所示）第一层施工完后进行第二层卷材施工，方法同上。

　　9）卷材搭接。卷材的长边与短边预留纵横搭接宽度100mm，第一层防水卷材粘接牢固后，进行二层的防水卷材施工，上下层卷材铺贴要错缝进行铺贴，错开尺寸为防水卷材宽的1/2进行滚铺粘贴牢固。(如图)

　　在立面与平面的转角处接缝应在平面上距立面不小于600mm处。搭接处要用喷灯热熔粘贴牢固。以边缘挤出沥青为合格，随即用开刀将挤出的热溶胶刮平，沿边端封严封接口，防止出现张嘴和翘边。使之成为一个完整的防水层。
　　10）防水保护层施工。防水层施工完毕，并验收合格后，随即进行防水保护层施工。底板平面防水保护层为50mm厚C20细石混凝土，混凝土需做试块，试块强度必须满足C20要求。立面抹20mm厚1︰2.5的水泥砂浆找平层。底板C20细石混凝土防水保护层浇筑前，先用1︰2干硬性水泥砂浆按间距2.5m左右做出标高控制灰饼。豆石混凝土铺好后，用长刮杠根据灰饼标高刮平，用木抹子拍实，表面泛浆后搓平。

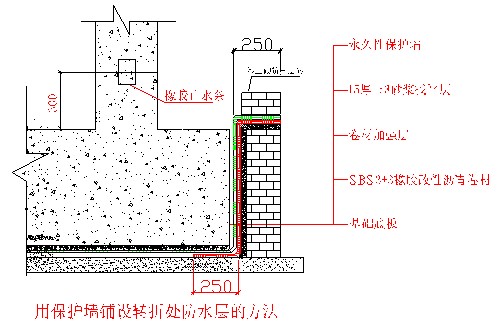

　　防水导墙上立面用2︰1（水泥︰中砂）加适量的水搅拌成稀粥状，水泥砂浆内掺水泥重量20%的881胶混合物，用磙子进行拉毛，凝固手掰不动后，抹20mm厚1︰2.5水泥砂浆保护层。（如图）

　　说明：按照会审记录墙体水平施工缝基础底板上300mm倒墙处，基础下沉部分-10.3m、-9.7m部位用钢板，上部用橡胶止水条。

　　（2）外墙防水层。
　　工艺流程：基层处理—防水卷材施工→5厚聚乙烯泡沫塑料片材保护层。
　　1）基层处理。 涂刷底胶前应将基层上尘土、杂物清扫干净。

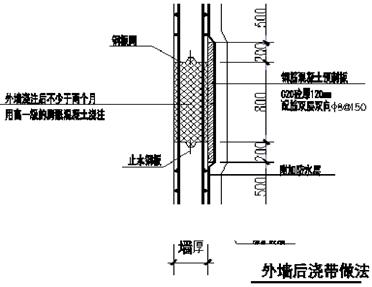

　　2）外墙后浇做法见附图。

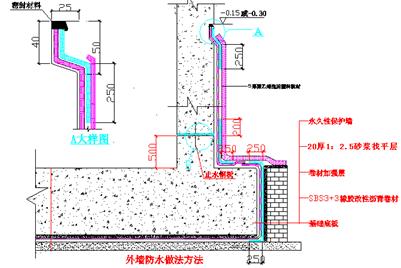

　　3）防水层。基层处理、清理经监理等有关人员验收合格后，随即进行防水层施工，施工方法同底板防水层采用热熔法，底板预留接茬部位，注意按要求先做附加层，然后做大面施工，纵横卷材搭接为100mm，搭接顺序为上层卷材压下面卷材的做法。卷材作至室外要求标高时，把卷材收头封入外墙施工预留的凹槽内（见下图）用1︰2.5水泥砂浆填实抹平。

　　4）防水保护层施工。防水层施工验收后，随即用聚醋酸乙烯乳液进行粘贴5厚聚乙烯泡沫塑料片材后进行回填土的施工。
　　①穿地下结构的外墙构件必须做防水处理（如下图）：
　　A.外墙模板穿墙螺栓做法。

　　B.外墙施工缝处理。

　　C.穿墙套管必须做防水处理。

　　地下室顶露于室外者，上部均做防水方法同地下其它处。
　　②检查与验收。每道工序（基层、卷材层和保护层）隐蔽前，必须办理隐蔽验收手续。
　　A.防水基层
　　a.基层必须牢固，无松动现象。
　　b.表面应平整，用2m长直尺检查，基层与直尺间的最大空隙不应超过5mm，且每米长度内不得多于一处，空隙仅允许平缓变化。
　　c.基层表面的阴阳角处均作成圆弧或钝角。
　　d.基层表面应清洁、干燥，不得有起砂、起皮等现象。干燥程度的现场检查方法，将1平米卷材平坦的铺在找平层上静置3～4h后掀开检查，找平层覆盖部位与卷材上未见水印。
　　e.基层处理剂涂刷均匀无漏刷。
　　B.防水层。
　　a.原材料进场检查与验收：原材料进场必须有“二证一标”，并现场进行检查验收，验收内容包括规格、外观质量检查和物理性能试验。本工程底板及外墙总防水施工面积13000多m2，按照规范抽取5卷进行复试。取样应在监理的见证下随机抽取，其中30%送承担本工程见证的试验室进行物理性能试验。
　　b.规格、外观质量检查：本工程采用双层3mm+3mmSBS改性沥青防水卷材，要求防水卷材厚度允许偏差为正值。按要求抽样取卷材试样，开卷进行检查，全部指标达到标准规定即为合格。其中有一项达不到要求应在受检产品重加倍取样复验，全部达到标准规定即为合格。复验时有一项指标不合格，则认为该产品外观不合格。外观质量检查标准见下表：

　　物理性能试验：外观检查合格后，将取样的卷材切除距外层卷头2.5m后，顺纵向取全幅卷材宽度两块送试验室，进行拉伸性能、耐热度、柔度和不透水试验。
　　施工验收：由于本工程采用SBS3mm+3mm防水卷材，所以要求粘接牢固、接缝严密、无损伤、空鼓等缺陷，铺贴方法和搭接、收头等做法上，必须高于国家现行验收规范要求。
　　C.防水保护层。保护层和防水层结合紧密、厚度均匀一致；混凝土和砂浆强度符合设计要求，保护层接缝应严密、表面无损伤。
　　（3）室内防水。
　　工艺流程：基层清理—涂刷水泥基防水涂料→保护层。
　　本工程室内有水房间（卫生间、厨房等）防水材料选用1.5mm厚水泥基防水涂料，具体做法如下：
　　1）基层处理。
　　①基层做1︰2.5水泥砂浆找平层，抹平压光、无空鼓，表面坚实，不起砂、不掉灰。抹找平层时凡遇管道根部周围，在30mm范围内的原标高基础上提高10mm，坡向地漏，避免根部积水，在地漏四周，应做成略低于地面的洼坑，一般在5～10mm。凡遇阴阳角处，要抹成半径不小于50mm的小圆弧。门口处向外抹250mm砂浆。
　　②涂刷防水层时，穿楼板时立管部位均做预留套管，等立管安装好后，管壁与套管间填沥青麻丝，油膏嵌缝；以确保防水质量。
　　2）防水高度：1.5mm厚水泥基防水涂料，并从地面延伸到墙面，高出地面300mm。
　　3）卫生间防水做法。
　　①20mm厚1︰2.5水泥砂浆保护层；
　　②1.5mm厚水泥基防水涂料；
　　③20mm厚1︰2.5水泥砂浆找平层；
　　④钢筋混凝土底板。
　　4）当水泥基防水涂料完全固化后，卫生间防水工程必须做24h闭水实验合格后方可再做面层施工。
　　5）检查与验收：当防水完全固化后，应及时进行检查防水涂膜的厚度是否达到1.5mm，检查方法用小刀房间的中间将水泥基防水涂膜切割一块，查看侧面厚度。如达到1.5mm为合格，反之；后在将此处用防水涂料分层进行涂刷，达到1.5mm进行恢复。
　　6）质量要求。
　　①找平层必须平整，表面洁净，无裂纹、脱皮、麻面和起砂等现象。
　　②防水涂料涂刷均匀，涂刷厚度必须达到1.5mm。不允许有脱落、开裂、孔眼、涂刷压接不严密的缺陷。
　　③涂刷防水层的基层应按设计抹好找平层，要求抹平、压光、坚实平整，不起砂，含水率低于9%，阴阳角处应抹成圆弧角。
　　④涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。
　　（4）屋面防水施工。屋面排水系统为外排水，排水坡度1%，坡向雨水口
　　1）防水层做法。
　　①首先将基层清理干净，找平层做完后进行防水层施工，要求基层完全干燥、干净，不空不裂。

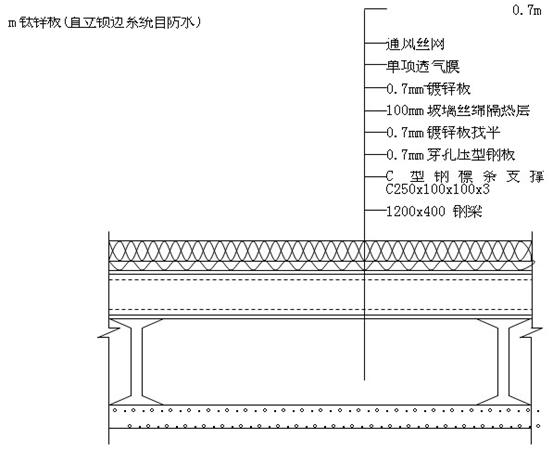

　　②陈列馆屋面做法（如图）。

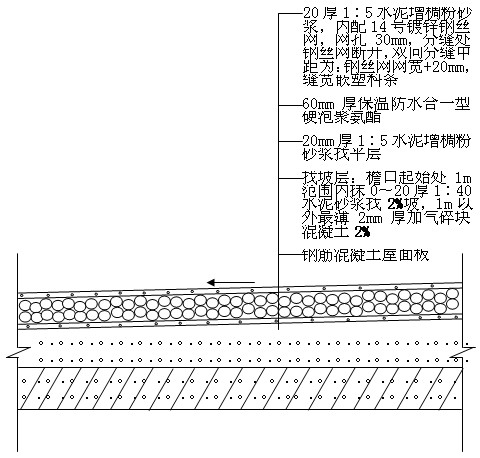

　　③演艺中心屋面做法（如图）

　　2）质量要求。
　　①屋面不得有渗漏和积水现象；
　　②陈列馆屋面做法材料（包括0.7mm 钛锌板直立锁边系统自防水；通风丝网；单项透气膜；0.7mm镀锌板；100mm玻璃丝绵隔热层；0.7mm镀锌板找平；0.7mm穿孔压型钢板；C型钢檩条支撑 C250×100×100×3；1200×400钢梁）必须符合质量标准和设计要求；
　　③结构基层应稳固，平整度符合规定，预制构件嵌缝密实；
　　④屋面坡度（含天沟、檐沟、落水口、地漏）必须准确，排水系统应畅通，找平层表面平整度不超过5mm，表面不得有疏松、起砂、起皮现象；
　　⑤聚氨脂硬泡体防水保温材料必须在喷涂施工前配制好，两组份液体原料（多元醇和异氰酸脂）与发泡剂等添加剂必须按工艺设计配比准确计量，投料顺序不得有误，混合均匀，热反应充分，输送管路不得渗漏，喷涂应连续均匀。
　　⑥喷以前必须对找平层清扫，不得有浮尘或油污。施工时大气温度不宜低于15℃，空气相对湿度宜小于85%，风力宜小于3级。用喷枪对着屋面基层成30～60℃，距地高度大于70～80mm，均匀进行喷涂聚氨脂防水， 喷涂聚氨脂防水应分遍进行，当日的施工作业必须当日连续喷涂施工完毕。喷一次发泡厚度10mm。先施工平面后施工立面，第一遍后间隔30min能上人后进行第二次进行喷涂。第二喷涂10mm厚施工完毕后，依次类推，进行第三次、第四次喷涂直至厚度达到厚度为止。
　　6.成品保护措施
　　（1）防水基层作好后应作好保护工作，底板垫层强度未达到1.2MPa人上去不留痕迹前禁止上人。
　　（2）基层验收后，除防水器材和材料外其他禁止入内，防止磕碰基层。
　　（3）由于防水工程的特殊性，既要加强成品保护的措施；已铺好的卷材防水层，应及时采取保护措施，不得受尖物的刺碰，以免损伤防水层。
　　（4）室内的防水涂料做完后未凝固前，严禁上人踩踏或尘土颗粒进入以免影响防水质量。
　　（5）防水施工前应认真听取天气预报，在天气晴好时抓紧时间施工，雨天或大风砂天暂停施工，以免表面出现缺陷。
　　（6）在浇筑保护层时，手推车等硬物必须加软保护，尽量使用平铲，手推车，防水层上必须有可靠的铺垫物。
　　（7）防水施工时，其他工种施工人员必须注意保护已作好的防水层。
　　（8）卷材应妥善保存，特别避免与矿物油和动植物油等影响聚乙烯性能的物质接触，以免造成卷材损坏变质。
　　（9）施工人员必须穿软底鞋，不把尖锐坚硬的物体放在卷材上，以免损坏卷材。
　　7.安全保证措施
　　（1）所有施工人员进入现场，必须戴好安全帽并遵守总包方一切安全制度的规定。
　　（2）严格按照施工组织设计安全保证体系程序运做和检查制度进行检查，事前预防、过程监督。责任工长在防水施工之前，先对工人进行防火安全技术交底并落实到班组。
　　防水材料库房应通风良好，严禁烟火，配备专用消防器材。
　　（3）动用临电设备必须经项目维修电工同意，并由维修电工实施运行完好后方可使用。
　　（4）现场动火前，应经项目主管消防人员开“动火证”并按要求配备好消防器材，方可动火，施工时每两个工人为一组，每组工人配备一个干粉灭火器。
　　（5）在用喷灯热熔卷材施工完毕，卷材温度比较高，严禁上人踩压，以免卷材表面出现脚印等不应有的缺陷。
　　（6）施工人员配备个人消防用品，如手套、防毒面具等。
　　（7）施工现场严禁吸烟，违反者重罚。施工前应进行安全技术交底工作，施工操作过程符合安全技术规定。
　　（8）操作时应注意风向，防止下风操作人员中毒、受伤。患有皮肤病、支气管炎病、结核病、眼病以及对沥青、橡胶刺激过敏的人员，不得参加操作。
　　（9）防水卷材和粘结剂多数属易燃品，在存放的仓库以及施工现场内都要严禁烟火，如需明火，必须有防火措施。
　　（10）按有关规定配给劳保用品并合理使用，操作人员不得赤脚或穿短袖衣服进行作业，应将裤脚袖口扎紧，手不得直接接触有毒材料，需戴口罩、手套施工并加强通风。
　　（11）施工人员不得打闹、酗酒、抽烟，要求文明施工，确保安全。
　　（12）材料存放应集中，并有防火、防盗措施、设专人看管发放。
　　（13）进场作业人员必须严格遵守总包管理各项规章制度。做到文明施工保质保量完成防水工程。
