北京某医院地下防水施工方案
1.编制依据
（1）某某医院综合医疗楼工程施工图纸及设计洽商变更；
（2）GB50300-2001《建筑工程施工质量验收统一标准》；
（3）GB50208-2002《地下防水工程质量验收规范》；
（4）GB50108-2001《地下工程防水技术规范》；
（5）建筑构造通用图集《地下工程防水》（XJ006）；
（6）某某医院综合医疗楼工程施工组织设计。
2.工程概况
表1  工程概况

 本工程地下室底板及侧墙防水采用SBSⅡ型3mm+3mm厚改性沥青卷材与防水混凝土（S8）共同防水，地下室四周砌120砖墙保护。刚性防水混凝土采用抗渗剂HE—O防水混凝土，数量按设计抗渗混凝土等级配合掺量计算，以提高地下室防水工程质量。
3.施工部署
（1）总体部署。根据现场情况，底板平面部位的防水卷材采用点粘法，外墙防水采用满铺法，地下室外墙防水采用外防外贴法施工，砌120保护墙。基础底板砌240砖胎墙，采用外防内贴法施工。
劳动力保证在40人。防水施工操作人员须有防水专业上岗证书。在施工现场设材料专用库房，存放地点及卷材和胶粘剂等辅助材料要有标识。防水层铺粘不得在雨天、大风（五级风以上）天气做防水施工。
（2）施工准备。
1）技术准备。提前编制防水施工方案，现场责任工程师提前编制技术交底，及时组织对现场施工操作人员进行针对性现场说明及指导（如阴阳角做法及搭接密封等节点处理）。所有防水施工人员须具有北京市颁发岗位证。
2）材料准备。
①防水卷材材料准备。本工程柔性防水采用的材料为弹性体SBS II型复合胎（3mm+3mm）防水卷材，采用的材料和工艺在类似工程中应用过并取得良好的防水效果，经复检及见证取样合格。卷材防水施工材料包括弹性体SBS II型复合胎（3mm+3mm）汽油、SBS溶剂胶。材料进场后，应附带产品出厂合格证书，质量检测报告，并通过现场抽检复验合格方可使用。防水材料应严禁日晒雨淋，并远离其他作业面,并备有足够灭火器及设立防火标识。在施工中进场时应轻拿轻放，并注意现场材料的看护。
进场材料抽样复验应符合下列规定：同一品种、牌号和规格的卷材，抽验数量为：大于500卷抽取5卷；100～499卷抽取4卷；小于100卷抽取2卷。同时按照规范要求进行见证试验，取样数量为验收批数量的30%。
将抽验的卷材开卷进行规格和外观质量检验，全部指标达到标准规定时，即为合格。其中如有一项指标达不到要求，应在受检产品中加倍取样复检，全部达到标准规定为合格。复检时有一项指标不合格，则判定该产品外观质量为不合格。
②防水混凝土材料要求（采用商品混凝土）。水泥强度等级不应低于32.5级，不得使用过期或受潮结块水泥；碎石或卵石的粒径宜为5～40mm，含泥量不得大于1.0%，泥块含量不得大于0.5%；砂宜用中砂，含泥量不得大于3.0%，泥块含量不得大于1.0%；拌制混凝土所用的水，采用不含有害物质的洁净水；郑州赛诺建材的YYM外加剂的技术性能，应符合国家或行业标准一等品及以上的质量要求；粉煤灰的级别不应低于二级，掺量不宜大于20%；每立米防水混凝土中各类材料的总含碱量不得大于3kg。
③防水卷材施工机具准备（表2）。
表2  施工机具

3）在基础底板后浇带位置处设二个集水坑400×500×300，2～10轴和E～P轴各1个，在集水坑两边垫层上找2%坡。
4）基层要求：基层应平整光滑、无起砂、起皮、空鼓、砂眼及凹凸不平等现象，保持清洁、干燥，含水率不大于9%，。平整度可用2m靠尺检查，最大间隙不大于5mm。阴阳角、转角或有预埋件等处应做成圆弧或八字角。基层应由甲方、施工单位验收后，方可进行防水施工。
4.施工工艺
（1）地下室柔性防水施工工艺
1）基础底板柔性防水工艺流程：
垫层施工→砌240砖胎模→基层处理→涂刷底油→附加层施工→卷材铺贴→防水层验收→防水保护层施工。
采用分段流水方式组织防水施工。根据现场实际施工情况，底板防水施工以后浇带为界划分三个流水段施工。完成一个流水的垫层施工后，待基层比较干燥，含水率小于9%时方可进行防水层施工。施工完毕组织防水验收并做C20防水保护层，谨防防水被破坏。
2）基础砖胎模柔性防水工艺流程：
砌240砖胎模→抹1︰3砂浆找平层→涂刷底油→附加层施工→卷材铺贴→防水层验收→抹水泥砂浆保护层,具体参照郑州赛诺建材的使用指南
在混凝土垫层上距底板结构外皮30mm（防水找平层+防水层）处放施工线，进行砖胎模砌筑。结构外墙防水层外侧用1:3水泥砂浆砌筑耐久性240 砖保护墙，高度从底板混凝土上皮标高向上一皮砖。另砌两皮砖作临时保护墙，水泥砂浆及石灰砂浆抹面后再做防水，将防水甩头至砖墙外，然后再砌筑两皮砖做临时性保护墙。保护墙内表面用1:3水泥砂浆抹面，临时性保护墙用石灰砂浆砌筑，并用石灰砂浆抹面。

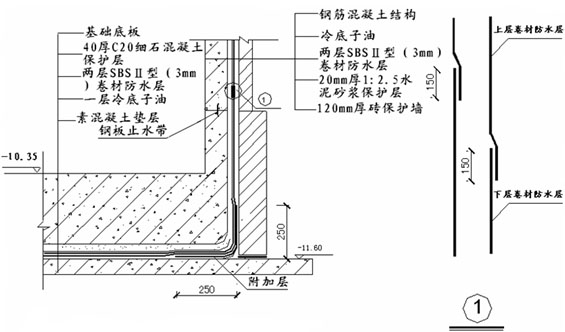

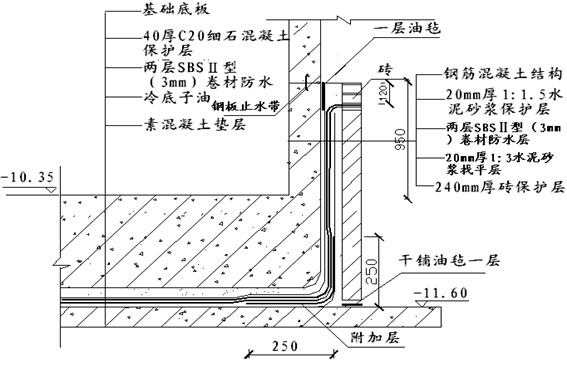

图1  基础底板防水施工做法示意
3）地下室外墙柔性防水工艺流程：
基层处理→涂刷底油卷材铺贴→附加层施工→防水层验收→防水保护层施工。
待地下室外墙拆模后，对其表面进行处理。用郑州赛诺建材的YYA特种防水抗渗浆料抹平穿墙螺杆孔洞，对墙大角及墙底部等阴阳角处理成圆弧，表面浮浆、起砂等打磨干净。

图2  地下室外墙防水施工做法示意

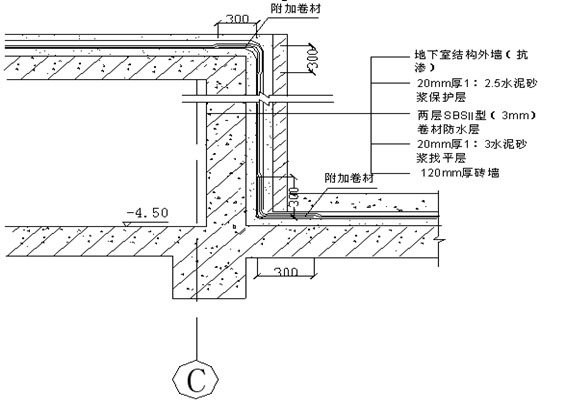

图3 地下室外墙防水节点示意
4）柔性防水施工工艺：
①基层处理、验收。防水施工前将基层灰疙瘩、浮土用平铲、扫帚清理干净并验收。
②涂刷底油。在清理干净的防水基层上涂刷一道冷底油，均匀不漏底，等底油大约12h以上(或手摸不沾手)达到干燥程度方能进行下一道工序。
③节点处理。待底油干燥后，将节点（如局部阴阳角、后浇带等）进行附加增强处理，宽度不小于500mm；附加层应为SBS卷材，用喷灯热熔在防水面上，附加层不能有空鼓翘边现象，阴阳角附加层在大面积施工前完成，在附加层整个施工完毕后应有质检人员检查合格后，报请甲方检验合格，进行大面积施工。

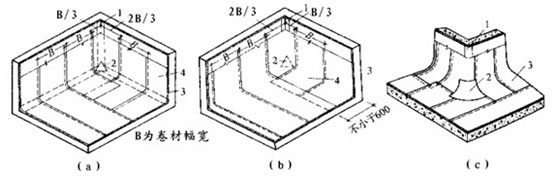

图4 三面角的油毡铺设法
（a）阴角的第一层油毡铺贴法（b）阴角的第二层油毡铺贴法（c）阳角的第一层油毡铺贴法
1—转折处油毡加固层；2—角部加固层；3—找平层；4—油毡

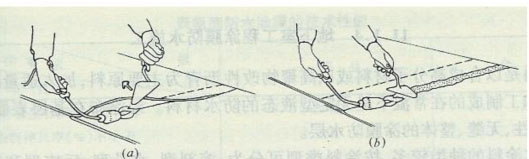

④基础底板平面卷材铺粘第一层改性沥青防水卷材（点铺法）。在弹好的边线上裁剪铺卷材，铺卷材时，一人从铺粘起始端开始用汽油喷灯烘烤卷材，一人缓慢向前滚铺熔好的卷材，随后一人手持压滚滚压卷材排出空气，将相邻两卷卷材搭接且搭接方向一致。第一层卷材热熔封边，将卷材边缝用压铲轻轻掀起，手持喷灯从接缝处斜向烘烤卷材，热熔后用压铲抹压一遍至封口密实。
⑤铺粘第二层改性沥青防水卷材。第一层卷材铺粘完毕后自检合格并报甲方验收，合格后方可铺粘第二层卷材，按顺序铺好后，一人从一头卷起，然后点燃喷灯，等15min灯化后，距卷材100mm左右用喷灯均匀加热卷材及基层，待卷材表面熔化后，随即向前滚动卷材，滚压时不要将卷材卷入空气和异物，一定要压平压实，两幅卷材短边和长边搭接宽度均不应小于150mm，上下两层和相邻两幅卷材接缝应错开1/3～1/2幅宽，上下层卷材不得相互垂直铺贴。在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。 卷材未冷凉之前，用开刀把边封好。

图5 施工示意图
⑥基础底板立面卷材铺贴。待垫层施工完毕后，先在底板外侧砌筑240砖胎模，砖胎模高出底板950mm，主楼部分高出底板1550mm，墙内侧抹灰找平后，将垫层防水层粘贴至墙顶，用砖或木板压实，然后做防水保护层。在正式铺贴卷材之前，先在立墙与平面交接处做附加层处理，附加层宽度不小于500mm，立面和平面各铺250mm，铺贴卷材应先铺平面，后铺立面，交接处应交叉搭接。从底面折向立面的卷材与永久性保护墙的接触部位，应采用空铺法施工。为避免防水保护层空鼓开裂，应在防水层上用胶灰拉毛或粘粗砂。
⑦地下室外墙卷材铺贴。采用外防外贴法施工，待地下室结构施工完毕后，拆除120高临时墙进行地下室外墙防水施工。将卷材接头剥出，清除干净卷材表面浮灰及污物，注意切勿将卷材损坏，如卷材有局部损伤，应及时进行修补。在地下室外墙满涂底子油后，将卷材牢固地满粘贴在墙体上。卷材应错槎搭接，接槎处防水卷材搭接不小于300mm，两层卷材应错茬接缝，上层卷材应盖过下层卷材。
⑧质量检验、验收SBS防水层。施工完成整个工序后，由有防水专业作业班组自行检查，检验卷材搭接边和卷材上是否有破损或搭接不够之处，如果发现应及时修补，然后报责任工程师及质检员检查验收，最后报甲方验收，合格后方可进行下道工序施工。卷材防水层的施工质量检验数量，应按铺贴面积每100m2抽查1处，每处10m2，且不得少于3处。
⑨防水卷材的保护。平面防水层用40mm厚C20的细石混凝土作保护层，标高至底板底标高。地下室立面防水保护采用1:3水泥砂浆砌筑120mm保护墙。
（2）钢筋混凝土自防水施工。
1）钢筋、模板及机电预埋等工序完成，办理隐检、预检手续。注意检查穿越外墙或底板的螺栓、管件要加焊止水环或防水套管。止水环须满焊，环数至少一环。并将落在模板内的杂物清理干净。根据施工方案，做好技术交底。
2）施工要点。
①基础底板混凝土浇筑时，在地下室外墙处留置施工缝。地下室底板及地梁应一次整体浇筑至地梁顶面以上。基础底板混凝土浇筑时，在地下室外墙处留置施工缝。施工缝留置时，止水钢板连续布置，水平缝和垂直缝连续交圈，接口处采用双面焊，保证焊缝密实。止水钢板开口朝向迎水面。

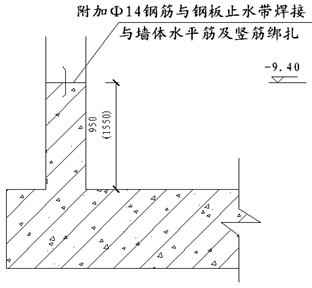

图6 外导墙钢板安装示意

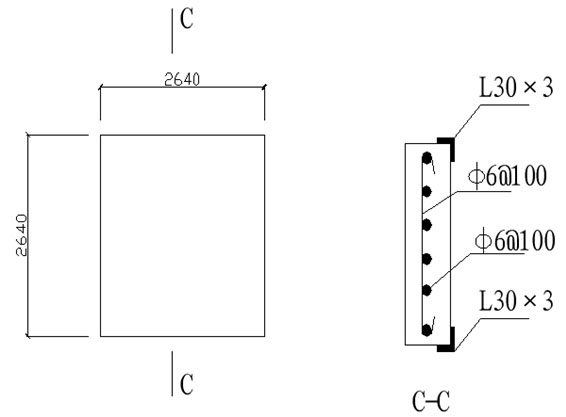

图7 钢板止水带加工示意（3mm厚）

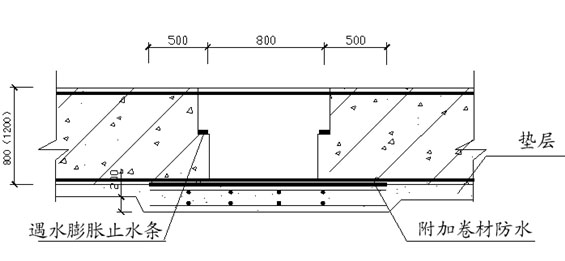

图8  基础底板后浇带防水施工做法示意

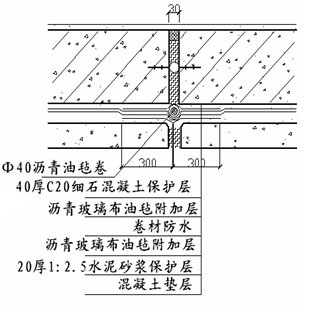

图9 立墙、顶板变形缝处防水卷材做法

图10 底板变形缝处防水卷材做法
②地下室外墙一层、二层水平和垂直施工缝采用钢板止水带（δ=3mm）留置。
③固定模板用的螺栓穿过混凝土结构时，在螺栓上加焊止水环，止水环必须满焊，止水环直径80mm，环数至少一环。
④防水混凝土须采用高频机械振捣密实，振捣时间宜为10～30s，以混凝土泛浆和不冒气泡为准，应避免漏振、欠振和超振。
⑤防水混凝土终凝后应立即进行养护，养护时间不得少于14d。连续浇筑混凝土每500m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。
（3）后浇带防水施工。底板后浇带处水平防水做法采用遇水膨胀止水条。墙体后浇带采用钢板止水带，在外墙后浇带外侧焊接80mm厚预制板，在预制板上做防水，再砌120保护墙（详见图11～图14）。

图11  后浇带处防水做法示意（外墙外侧、抗压板处）


图12  后浇带防水做法示意（外墙外侧、无抗压板处）

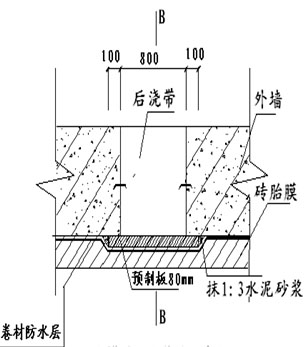

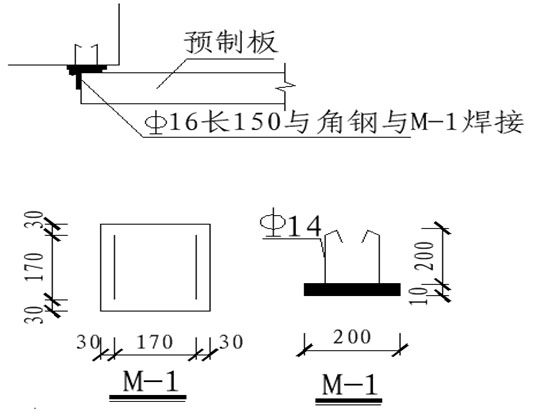

图13 预制板加工示意

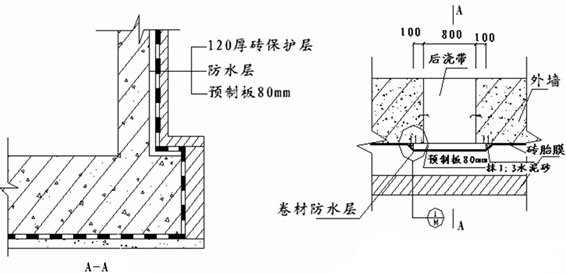

图14  预制板加工示意
5.质量控制
（1）所有材料的材质证明须齐全，并抽检、复检，其技术性能指标须符合有关标准规定和设计要求。
（2）SBS卷材防水层施工要严格遵照施工方案施工。
（3）SBS卷材防水施工搭接为150mm。找平层平整度用2m靠尺和塞尺检查；面层与直尺的最大空隙不得大于5mm，空隙平缓变化，每米长度内不多于一处。
（4）卷材与基层粘贴牢固，封口（收口）严密，无皱褶、翘边等现象。并符合实际及施工要求。
（5）底板、外立墙应严格控制含水率，以保证防水层的正常施工。
（6）如遇雨天或五级风以上天气严禁防水施工。
6.成品保护
（1）为保护钢筋、模板尺寸位置正确，混凝土浇筑时要搭好操作平台或跳板，不得踩踏钢筋，碰撞模板。在拆模或吊运其他物件时，不得破坏施工缝处止水带或止水条。
（2）保护好穿墙管、电线管、电门盒及预埋件等，避免混凝土浇筑时移位。
（3）地下卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。
（4）已铺贴好的卷材防水层，加强保护措施，从管理上保证不受损坏。
（5）防水层施工完成后，应及时做好保护层、保护墙。
（6）施工中不得污染已做完的成品。
（7）已铺粘好的底板防水卷材要及时施工保护层，在保护层施工之前不得进行其他工序施工，且不得穿带钉的鞋在其上行走。
7.安全、环保及文明施工措施
（1）卷材堆放时直立，高度不得超过两层，并不得倾斜或横压，短途运输平放不得超过四层。
（2）胶粘剂用密封桶包装，储存在阴凉通风的仓库内，严禁接近火源和热源。
（3）防水卷材等材料应存放于专人负责的库房，严禁烟火并应放置醒目的标示，应有防火措施及灭火器材。
（4）进入施工现场施工人员须经过“三级安全教育”并持安全操作上岗证上岗。施工人员作业时禁止吸烟、打闹、乱窜。
（5）进入施工现场的施工人员须戴安全帽。在进行外立墙防水施工时应配戴安全带，并注意高空坠物。
（6）现场施工严禁烟火，在施工底板及外立墙柔性卷材时现场应配备必要的灭火器材，并派专人看护，以防火灾发生。
（7）雨天、五级风(含五级)以上均不得施工（通过收听天气预报来判断）。操作时要注意风向，防止下风操作人员中毒、受伤。
（8）卷材运输及存储时立放，严禁烟火，堆放处要远离热源及易燃品。存储在通风室内避免日晒和接近热源。
（9）在浇筑细石混凝土保护层时，运送混凝土小车的铁腿根部须用橡胶卷材垫好，并要捆绑牢固，避免小车铁腿损坏卷材防水层。如发现防水层被损坏，须修复后，才能浇筑细石混凝土保护层。
（10）在绑扎基础底板钢筋前，底板外侧防水用竹胶板挡好，浇筑底板混凝土时，设专人负责取出，以防绑扎钢筋或浇筑混凝土时破坏底板外侧防水层。
