北京某科研综合楼防水工程施工方案
1.编制依据
表1 编制依据

2.工程概况
（1）项目概况。本工程为某科技集团第某科研办公楼，位于某区某乡，某路西侧，北与现状保留地块内原有单位相临，西侧及南侧为某新村二期住宅。总用地1.25万m2，是一所以科研办公为主要功能的综合建筑。
表2 工程项目概况

    　　     　　     　　 　　  　　 　　   　　 　（2）地下防水设计概况。
本工程地下室防水设计等级为一级，采用结构自防水和防水卷材（外防外贴）工艺，严格按照GB 50108—2008《地下工程防水技术规范》进行施工。
1）基础底板防水做法。
①结构自防水：底板混凝土C40S8，北段厚500mm，南段厚600mm（水池300mm）；
②30～40mm厚细石混凝土保护层；
③弹性体改性沥青防水卷材SBS ⅡPY PE3（聚脂胎双层）；
④C15垫层，面层压光。
（2）地下室外墙墙身防水做法
①结构自防水：混凝土C40S8，外墙施工缝为台阶型，加P-201遇水膨胀橡胶密封膏止水带；
②20mm厚1︰3水泥砂浆找平层；
③弹性体改性沥青防水卷材SBS ⅡPY PE3（聚脂胎双层）；
④30mm厚1︰3水泥砂浆保护层。
3）地下室顶板防水做法
①70mm厚C20豆石混凝土保护层；
②弹性体改性沥青防水卷材SBS ⅡPY PE3（聚脂胎双层）；
③80mm厚C15细石混凝土随打随抹向远离楼座找0.5%坡，最薄处不小于30mm厚；
④结构自防水：与土壤接触的地下一层顶板、车库顶板混凝土C30S8。
4）地下一层车库地面防水做法
①20mm厚1︰3水泥砂浆找平层；
②1.5mm厚聚氨脂防水涂料，四周卷起200mm；
③钢筋混凝土楼板。
3.施工准备
（1）材料准备。本工程±0.000以下防水卷材选用某建筑防水（集团）有限公司生产的弹性体改性沥青防水卷材SBS ⅡPY PE3（聚脂胎）。
1）外观标准。卷材进场后查验产品合格证、检测报告，并按要求抽查外观质量，成卷卷材须卷紧卷齐，卷筒两端厚度相差不超过5mm，端面里进外出不得超过10mm，在环境温度-10～+45℃时易于展开，无断裂、皱折、孔洞、边缘不整齐、剥离，胎体露白、未浸透。
2）物理性能要求。对进场卷材分批号进行物理性能检验，每批号随机抽取一卷，送至相应资质的试验室检验拉力、最大拉力时延伸率、低温柔度、不透水率，合格后方可使用。
表3 防水卷材物理性能要求

 　　  　　 　　   　　 　　  　　  　　  　　（2）施工工具准备。
清理工具：高压吹风机、小平铲、笤帚；
操作工具：油毛刷、铁桶、汽油喷灯、压子、手持压滚、铁棍、剪刀、量尺、划（放）线用品。
（3）劳动力准备。
专业分包队项目经理2名：负责施工管理工作
施工工长1名：负责日常施工管理及人员总协调
技术工人15名：防水施工，要求有上岗证
质量监督员1名：日常施工质量监控
库管1名：管理材料并负责施工现场及库房的安全、消防、保卫
（4）消防安全准备。
1）按规定开具用火证，除热熔卷材施工时不得有其他明火作业；
2）施工现场备有足够的灭火器；
3）库房备有足够的灭火器，并有专人看管，材料集中码放整齐，易于清点，易燃材料如汽油、聚氨脂等入库存放，限额领料。
（5）作业条件准备。
1）施工前审核图纸，并进行技术、安全交底；
2）防水卷材基层按设计施工完毕，平整、牢固、不空鼓开裂，不起砂，经养护干燥，要求含水率不大于9%，请监理工程师隐蔽验收后方可进行施工；
3）基层表面清理干净；
4）本工程地下防水卷材施工处于冬季，操作时间须避开雪天、风天、严寒气候条件，五级风以上、气温低于-10℃不得施工，尽量选择气温较高的时间段。
4.防水混凝土施工
混凝土浇筑过程控制详见《混凝土施工方案》。防水混凝土的抗渗性能，采用标准条件下养护混凝土抗渗试件的试验结果评定，具体详见《试验方案》。
（1）材料要求。本工程使用商品混凝土，技术质量要求为：
1）水泥：选用42.5普通硅酸盐水泥，有出厂合格证和试验报告；
2）砂：选用中砂，含泥量≤3%，泥块含量≤1%，有试验报告单；
3）石：选用碎石，最大粒径40mm，针、片状颗粒含量≤10%，含泥量≤1%，泥块含量≤0.5%，有试验报告单；
4）水：采用饮用水；
5）外加剂：郑州赛诺建材生产的YYM 抗渗外加剂，UEA膨胀剂、（冬季施工）防冻剂；
6）以上材料碱含量须符合规范要求，有碱集料反应报告；
7）塌落度要求：16～18cm，允许偏差±2cm；
8）搅拌均匀，颜色一致，具有良好的流动性、粘聚性、保水性，不泌水、不离析；
9）施工现场混凝土罐车出机温度不小于10℃，入模温度不小于5℃；
10）试配要求的抗渗水压值应比设计值提高0.2MPa；
11）水泥用量不少于300kg/m3，砂率为35～45%，灰砂比为1︰2～1︰2.5，水灰比不得大于0.55。

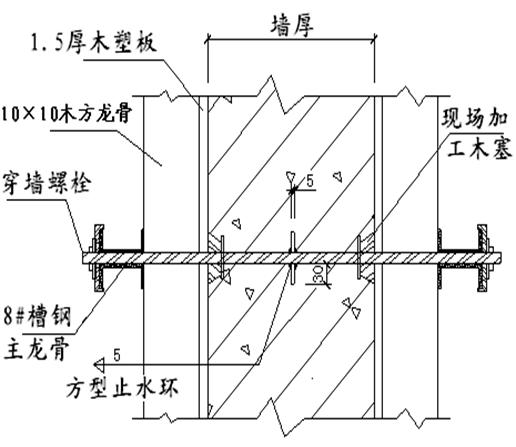

（2）细部节点做法。地下室外墙支模用的穿墙螺栓中间加焊钢制方型止水片，规格为76mm×76mm×5mm，端头固定小木塞。混凝土浇筑完毕，拆模后，轻轻敲掉小木塞，并用气焊将穿墙螺栓根部从割掉，而后此部位用郑州赛诺建材的宇岩牌YYA特种抗渗浆料抹平。顶模棍止水片做法与穿墙螺栓相同。
地下室外墙穿墙管做法为套管加焊规格半径R+100mm圆形止水环：

图1 地下室外墙穿墙管做法（单位：mm）

图2 地下室外墙穿墙管做法（单位：mm）
（3）外墙施工缝做法。外墙水平施工缝按设计图纸要求作成台阶型，根处设置P—201型遇水膨胀橡胶密封胶自粘止水带，止水带施工操作须由专人严格按要求操作，确保结构防水无漏洞。膨胀橡胶表面不允许有开裂、缺胶等缺陷，要求每1m膨胀橡胶表面不允许有深度大于2mm、面积大于16mm2的凹痕、气泡、杂质等缺陷超过4处。止水带物理性能须符合GB/T18173.3—2002的规定。
5.卷材施工方法
（1）基础底板平面铺贴卷材工艺流程：
垫层浇至卷材找平层上顶高，并压光养护→保护墙放线→保护墙砌筑→抹保护墙找平层→养护→基层清理→滚涂冷底子油→热熔铺贴附加层并封边→热熔铺贴第一层卷材并封边→热熔铺贴第二层卷材并封边→做保护层→砌外墙临时保护墙并用石灰砂浆抹临时找平层。
（2）外墙立面铺贴卷材工艺流程：
拆除根部临时保护墙→结构面抹找平层→养护→滚涂冷底子油→接铺底板与墙接茬处、墙体拐角处及管跟处附加层→热熔铺贴第一层卷材→热熔铺贴第二层卷材→做保护层。
（3）施工流水段划分。基础底板卷材分两段施工，以H轴处后浇带为分界线，先施工北段，后施工南段；外墙体防水卷材施工跟随外墙体浇筑流水按步就班进行，先铺贴地下二层，施工完毕，经验收合格后施工水泥砂浆保护层及50mm厚聚苯板保护层，肥槽回填2︰8灰土并按要求夯实，再做地下一层防水卷材。设计地下室顶板与土壤接触部位的防水卷材施工按图分段进行。
（4）找平层及保护墙施工。基础垫层浇筑至设计卷材找平层标高，并确保压光。集水坑、电梯井及后浇带底部留设500mm×500mm×100mm的小集水坑，便于后续施工过程中出现积水及时抽出。集水坑、电梯井、后浇带及小集水坑边角处抹成小圆弧型，直径50mm。垫层的范围为地下室外墙体外围350mm，以便于防水保护墙及防水层、找平层、保护层施工。在垫层上弹出结构轴线后，以轴线为基准放保护墙内边线，并请监理工程师验收后，砌筑永久保护墙。保护墙为240mm厚砖墙，北段高度为300mm，南段为350mm，墙体内侧30mm厚1︰3水泥砂浆保护层抹平压光，顶部抹1mm0厚1︰3水泥砂浆找平标高，阴阳角处作成圆弧状，直径50mm。
（5）涂刷基层处理剂。基层干燥后，用笤帚清理灰尘。用长柄滚刷将冷底子油涂刷在基层表面两遍，要涂刷均匀，不得漏刷或露底。涂刷完毕，须经过8h以上，达到干燥程度后方可施行卷材热熔法施工，避免失火。
（6）弹粉线。在已处理好的基层表面，按卷材的宽度留出搭接缝尺寸，将铺贴卷材基准线弹好，以便按此线进行铺贴卷材施工。
（7）热熔法铺贴卷材。本方案为热熔法满粘卷材铺贴，先铺贴大面，然后处理接缝处。卷材附加层：按规范要求在阴阳角、管道根及后浇带处做附加层，即宽度不小于50cm，拐角两侧各25cm。
1）基础底板、人防顶板铺贴。先按细部形状将卷材剪好，将卷材底面用喷灯烘烤，待其面层呈熔融状态，即粘贴并铺牢。

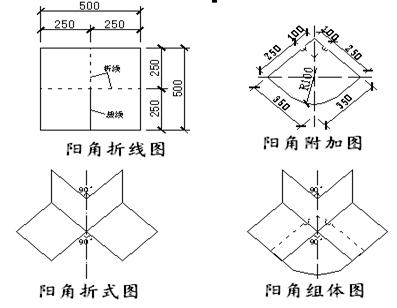

图3  热熔法细部操作图一

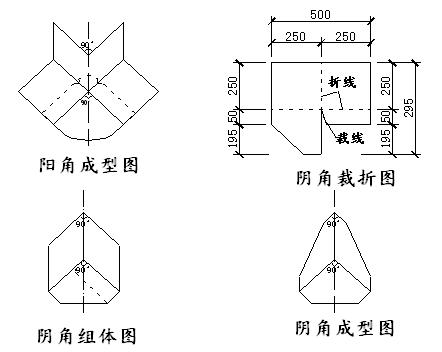

图4  热熔法细部操作图二
①卷材端头部分熔贴。将整卷卷材（勿打开）置于铺贴起始端，对准基层上已弹好的粉线，滚展卷材约1m，由1人站在卷材正面将这1m卷材拉起，另1人站在卷材底面手持汽油喷灯点燃火焰，调节开关，使火焰对准卷材与基层交接处同时加热卷材底面与基层面，待卷材呈熔融状即进行铺贴，再由1人手持压辊对铺贴的卷材进行排气压实，铺到卷材端头剩余30cm时，将卷材端头放在隔热板上，再行烘烤，最后将卷材铺牢压实。

图5  热熔法端头熔贴
②滚粘第一层大面卷材。起始端卷材粘牢后，持喷灯人站在滚铺前方,点燃喷灯对准卷材与基层的夹角，喷灯距卷材及基层的加热处30～50cm，施行反复移动烘烤，不得将喷灯在一处停留时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离，至卷材底面胶呈黑色光泽并有微泡，即推滚卷材进行铺贴，随后1人排气压实。卷材搭接为长边100mm，短边150mm。
③卷材搭接缝施工。搭接缝及收头的卷材须100%烘烤，铺贴时须有熔融性沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边缘封严。操作方法为先将下层卷材（已铺好）表面防粘隔离层熔掉，使用烫板沿搭接粉线移动，防止影响其他卷材，一手用刮刀将卷材掀起，一手持喷灯从搭接缝外斜向里喷火烘烤卷材面，随烤随粘贴，并将熔融沥青挤出，刮平。搭接缝、收头粘贴后，用喷灯沿接缝再加热封严。
④滚粘第二层大面卷材。第一层卷材铺好后请监理验收，合格后方可铺贴第二层卷材。第二层卷材铺贴与第一层相同。按规范要求第二层与第一层的横向搭接错开至少1500mm，纵向搭接错开1/3～1/2幅宽。上下两层卷材严禁垂直铺贴。立面转角处接茬部分第一层与第二层卷材接缝错开250mm。
⑤抹卷材保护层、砌临时保护墙。底板第二层卷材铺贴完成并验收合格后，随即做30mm 1︰3水泥砂浆保护层，制作时用灰饼找平，以保证基础底板标高。保护墙防水保护层施工前在底板上先弹出墙边线，确保墙体位置正确。保护层施工过程中须对已做好的防水卷材加以保护，严禁破坏。立面转角处翻上来的卷材压在临时保护墙下面，卷材伸出墙体部分须小心防护，严防损坏。临时保护墙用石灰砂浆砌筑，内侧抹石灰砂浆找平层，便于后续立面防水施工时拆除。
⑥外墙、柱施工。施工过程中特别注意立面与底板拐角处甩茬卷材的保护，要求用草帘被覆盖，防止坠落物及遗撒混凝土对卷材造成损伤和污染。
2）立面卷材铺贴。
①基层清理。要求基层无杂物，支抹加固用的对拉螺栓位置的对拉螺栓用气焊割掉，并清理木楔，砂浆抹平，墙体平整度小于3mm，基层处理完毕后均匀涂刷冷底子油两遍。
②立面附加层。结构阴阳角做500mm宽附加层，后浇带处按设计要求做1500mm附加层。
③立面细部做法。卷材热熔铺贴,立面卷材铺贴要求与平面相同。

图6  转角处卷材搭接大样（单位：mm）
6.过程控制
表4 主要质量控制
过程控制点 技术及管理措施 质量要求 检查办法
基层 表面平整度允许偏差5mm，不空鼓起砂 应加强养护充分干燥，阴阳角做成小圆弧经验收合格后方可进行下步施工 2m靠尺检查
附加层 粘贴牢固，不空鼓，部位尺寸正确 阴阳角、后浇带加铺一层附加层，每边不小于250mm经验收合格后方可进行下步施工 逐点检查尺量
搭接 长边搭接不小于100mm短边不小于150mm 事先进行排毡并在需搭接部位弹线，保证搭接位置及尺寸正确 尺量
铺贴 不得空鼓、损伤、起泡、粘结应牢固 粘贴胶涂刷均匀，卷材铺设要均匀压实，防止窝气 观察
成品保护 不得损伤防水层若有损伤及时修补及时做保护层 防水层上派专人定时清扫，严禁持铁器在防水层上作业，不得在其上放置材料及作为施工运输车道导墙上口加砌2层砖压住防水接槎 观察
