北京某工程地下工程SBS卷材防水施工方案
1.工程概况
（1）建筑结构概括见表1。

    表1  结构概况


(2)子分部工程概况。
本工程子分部工程——地下防水工程由防水混凝土、卷材防水层、构造防水、细部构造防水等几部分组成，其具体做法见表2。
表2  分部工程及具体做法

（3）工程特点及难点。
1）本工程基坑面积，平面尺寸为156.4m×35.6m，底板防水面积约为8418m2。外墙防水面积约为4187m2，总计防水面积约为12605m2。
2）本工程设计地下结构复杂，相邻底板有高差，后浇带多，转角多，给施工的搭接带来很大的困难。
3）用于本工程的防水材料种类多，其中缓膨型遇水膨胀橡胶条、钢板止水带、橡胶止水带等均为新型防水材料。
4）底板防水施工时正处于雨季，基坑深度大，施工持续时间长，给防水施工带来了较大的困难。
（4）主要工程量见表3。
表3  主要工程量

（5）质量目标：达到一级防水标准：不允许渗水，结构表面无湿渍。
（6）工期安排见表4。
表4 工期安排

2.施工准备
（1）技术准备。
1）施工技术人员认真熟悉图纸及洽商变更，编制详细的施工方案，进行方案交底、技术交底，以便指导施工。
2）施工前工长依据施工图纸及施工方案，对施工人员进行书面、口头技术交底和安全交底。
3）砌筑砂浆采用砂浆搅拌机现场搅拌，采用磅称进行计量。基础垫层一次压光找平，外墙基础导墙防水找平层采用1:2.5水泥砂浆。
4）提前编制试验计划，做好防水原材料复试和见证工作。
5）技术部门应提前对预拌混凝土供应厂家进行技术交底，说明原材、配合比、外加剂、供应速度、初凝时间、坍落度等技术要求，并要求预拌混凝土供应时匀速进场不间断。搅拌站提供的预拌混凝土技术资料：按长城杯金奖的要求，要求搅拌站提供全套资料，包括混凝土开盘鉴定、混凝土配合比申请单、混凝土运输单、商品混凝土合格证、混凝土碱含量报告单、氯离子含量计算书等。
（2）现场准备。
1）现场做好消防准备工作，配备好消防灭火器材，以防卷材施工时发生火灾事故。
2）准备一间防水卷材库房及一间小型机具库房，配备灭火器，并与易燃易爆物品隔离。
3）外墙防水施工前基坑上口用脚手板搭设防护棚，其下拉设安全网，对防水施工作业面上空进行防护，防止上部施工坠物伤人，同时基坑边设专人旁站，随时注意作业面上空情况。
4）基层含水率不宜大于9%。含水率的简易检验方法，可将一块1m×1m柔软的卷材（如塑料薄膜），平坦地铺在清扫干净的找平层上，静置3～4h，如覆盖卷材的基层表面颜色仍与周围覆盖部位一样（即无明显水印），则可进行防水施工。
（3）材料准备。
材料部门在防水施工前制定备料计划，并组织材料进场，其中卷材由分包单位负责提供，主要防水材料见表5。
表5 主要防水材料

（4）材料检验。
1）每批防水材料进场前，材料部门应提前报验，并提供材料质量证明文件材料、国家法定机构出具的检测报告等。经过总包、监理、业主三方对其外观进行对比检查，材料符合要求方可进场，否则，按不合格品处理。
2）防水材料应提前集中进场，监理会同业主、总包、分包按规范要求共同抽样送检复试，复试结果由总包交业主、监理审查备案，如该批材料合格，即可进场使用，如检测结果为不合格，应按相关物资检验程序立即退场，并做好书面记录。
（5）防水材料的质量要求。
1）SBSⅡPY-PE3防水卷材外观质量 、品种规格应符合现行国家标准：成品卷材卷紧卷齐，端面里进外出不得超过10mm；在4～50℃任一温度下展开，在距卷芯1000mm长度外不应有10mm以上的裂纹或粘结；胎基应浸透，不应有未被浸渍的条纹；卷材表面须平整，不允许有孔洞、缺角和裂口；每卷接头处不应超过1个，较短的一段不应少于1000mm，接头应剪切整齐，并加长100mm；卷材应具有良好的耐水性、耐久性、耐腐蚀穿刺性、耐腐蚀性、耐菌性；卷材的主要物理性能应符合以下要求：纵横向拉力≥800N/50mm，最大拉力时纵横延伸率≥40%。低温柔度-25℃时无裂缝，压力0.3MPa时保持30min不透水。
2）冷底子油应是环保型的，使用前须做挥发物试验。
（6）施工作业条件要求。
1）防水找平层须平整、牢固。
2）防水基层表面尘土、砂层等杂物清扫干净，且不得有凹凸不平、松动空鼓、起砂、开裂等缺陷。
3）基层表面平整度。用2m长靠尺检查，基层与直尺之间的最大空隙不超过5mm，且每m长度内不多于1处，空隙允许平缓变化。
4）基层表面的阴阳角处，均应做成圆弧形或钝角，阴阳角圆弧半径为50mm。
5）铺贴卷材前应使基层表面干燥，满粘法施工要求基层含水率小于9%，新作业面施工前先用简易法测基层含水率，即用1m2的卷材覆盖3h后察看凝结水情况，若无凝结水即可进行卷材的铺贴。
3.施工方法
（1）基础底板防水施工工艺流程。
垫层施工→基层清理→测试基层含水率→基层隐检→弹线找规矩→涂刷基层处理剂→细部防水加强层→第一次层防水卷材铺贴→第一层防水卷材收头→第一层防水卷材接头密封→第二层防水卷材铺贴→第二层防水卷材收头→第二层防水卷材接头密封→防水层隐检→防水保护层
（2）双层SBSⅡPY-PE3防水卷材施工做法。

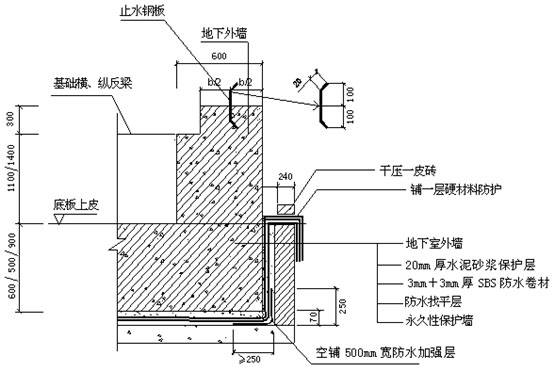

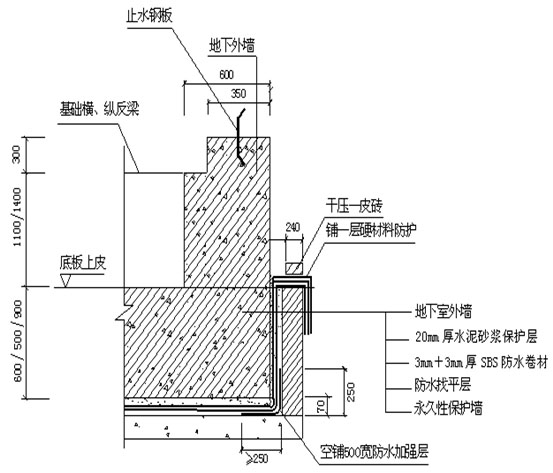

1）基础底板外防水采用外防外贴法。基础底板防水保护墙厚240mm，高度从底板上皮上返50mm，采用MU10页岩砖。内侧抹20mm厚1:2.5水泥砂浆找平层。卷材甩茬完成后在保护墙上干压一皮砖压顶。保护墙范围内卷材使用点粘法，且其靠结构一侧表面抹20mm厚1:2.5水泥砂浆，表面甩胶灰拉毛处理。各部位做法如图1所示：

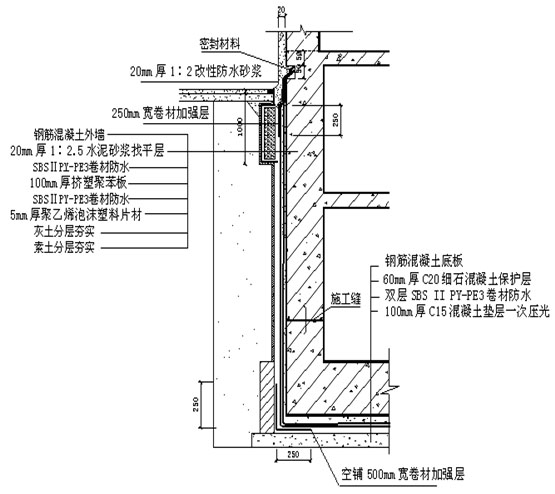

图1 双层SBSⅡPY-PE3防水卷材施工做法（单位：mm）

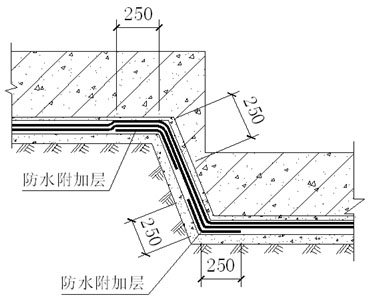

2）电梯机坑、集水坑部位防水做法如图2。

图2  电梯机坑、集水坑防水做法
3）外墙防水采用外防外贴。防水保护层采用5mm厚聚乙烯泡沫塑料片材，防水卷材端部采用1.2mm厚卤化丁基橡胶粘结胶带进行收头。具体做法如图3。

图3  外墙防水采用外防外贴做法（单位：mm）

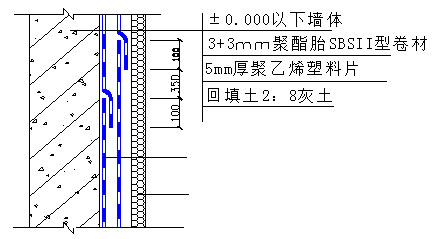

4）铺贴外墙卷材之前，应先将接茬部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补后方可继续施工，卷材的接茬长度为100mm，两层卷材应错槎接缝，错开距离不得小于350mm，上层卷材应盖过下层卷材，见图4。

图4  卷材接茬的做法（单位：mm）
5）防水保护墙施工要点。
①砌筑砖砌体时，砖应提前1～2d浇水湿润。砂浆配合比应采用重量比，并由试验室确定，计量精度为：水泥为±2%，砂、掺合料郑州赛诺建材的YYM为±5%。砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕，当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
②组砌方法一般采用一顺一丁砌法。砌筑要里外咬槎，上下错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。
③砌筑前，垫层表面应清扫干净，洒水湿润。砌墙要挂线，做到“上跟线，下跟棱，左右要对平”。
④水平灰缝厚度和竖向灰缝宽度一般为10mm，但不小于8mm，也不应大于12mm。竖向灰缝不得出现透明缝、瞎缝和假缝。砌砖施工临时间断处补砌时，必须将接槎表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
6）双层SBSⅡPY-PE3防水卷材施工要点。施工前将基层清理干净，满粘法施工保证含水率小于9%。阴阳角部位用1︰3的水泥砂浆抹成半径不小于50mm的圆弧。在基层表面涂刷冷底子油，要涂刷均匀，不透底，冷底子油干燥后方可铺贴卷材。
铺贴SBSⅡPY-PE3卷材采用热熔法施工，卷材与基层、两层卷材之间全部采用满粘法，防水卷材撞桩头处要求严密，不得留空。先铺贴阴阳角等部位的加强层，经质检和监理检查之后方可进行大面积铺贴。先将地坑、后浇带等处的防水卷材铺贴完毕后再铺大面，其上部卷材收头处要留出不小于600mm与大面卷材进行搭接。先铺平面，后铺立面，交叉处应交叉搭接。
铺贴卷材前应放线，以确保搭接长度和铺贴顺直。将防水卷材按铺贴长度进行裁剪并卷好备用，操作时用一根φ30长1.5m的铁管穿入已卷好的卷材的卷心，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300～500mm的距离，往返喷烤，不得将火焰停留在一处烘拷时间较长，卷材接缝与收头处必须100%烘烤。观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀，不窝气，铺粘时须有熔融沥青从边端挤出。
铺贴防水卷材时，要自然铺贴，绝不可猛力拉或将不均衡的拉力施于任何角度上。两幅卷材长、短边搭接均不少于100mm，上下两层和相邻两幅卷材的接缝应错开1/3～1/2幅宽，且两层卷材不得相互垂直铺贴, 在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应少于600mm。同一层相邻两幅卷材的横向接缝应彼此错开1500mm以上。
铺贴时将贴有标签的卷材表面朝上，粘贴卷材应展平压实，卷材与基层、各层卷材间须粘结紧密，搭接缝须粘贴封严，无裂缝、损伤、气泡、脱层或滑动。铺贴后卷材应平整顺直，搭接尺寸正确，不得有扭曲。
外墙防水卷材采取由下而上的施工顺序，要求接头处上层卷材下压下层卷材的长度不得少于350mm。外墙防水卷材由下而上施工时，为防止卷材下滑脱落，采用木方在卷材上部临时支顶的方法，并要求保护层和底部回填土及时跟上。
（3）细部构造防水做法。
1）基础底板有沉降后浇带，沉降后浇带应待较高层主体结构封顶后才能浇筑，施工后浇带应待其两侧混凝土施工完两个月以上时浇筑，其做法见图3-5。基础底板施工后浇带防水做法如图5、6所示。

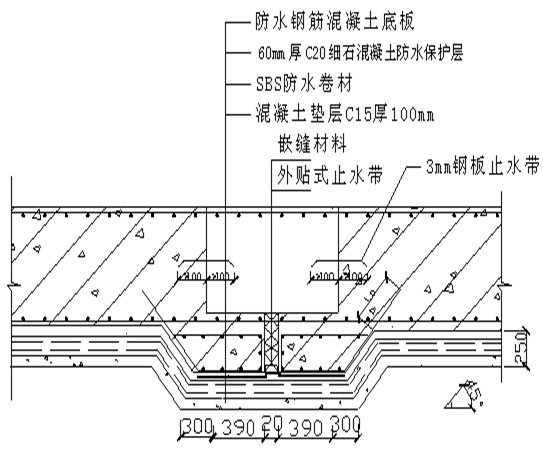

图5 基础底板结构沉降后浇带做法（单位：mm）

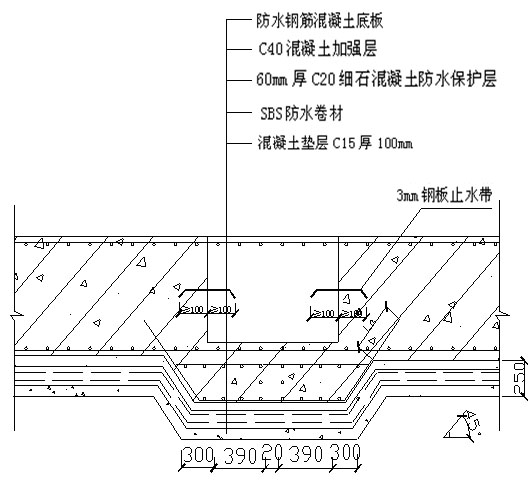

图6  基础底板施工后浇带防水做法
2）地下外墙后浇带处-11.650～-9.750/-9.650采用10mm厚钢板，钢板外皮与外墙皮持平，-9.750/-9.650以上采用1000×600×60mm预制混凝土板做基层，混凝土板紧贴外墙，一边伸出100mm，再做防水层，如图7、8所示：

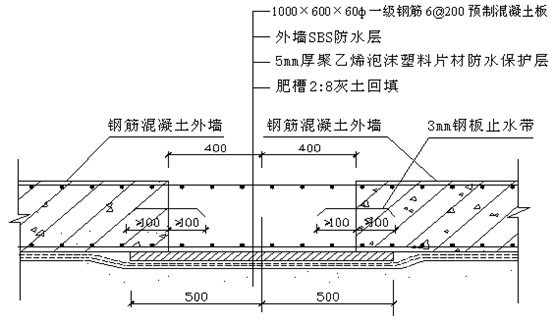

图7 外墙沉降后浇带做法（-11.650～-9.650/-9.750）（单位：mm）

图8 外墙沉降后浇带做法（-9.750/9.650以上）（单位：mm）
注：图中5mm厚聚乙烯泡沫塑料片材防水保护层在-11.650m～-11.000m/-10.700m砌筑砖墙代替。
3）基础底板导墙处水平施工缝采用止水钢板进行防水，止水钢板居中布置，埋入100mm，在施工缝以上露出100mm高，其凹面应朝向迎水面，转角处止水钢板应切45°角满焊。其做法如图9所示。

图9  基础底板导墙处水平施工缝防水做法（单位：mm）

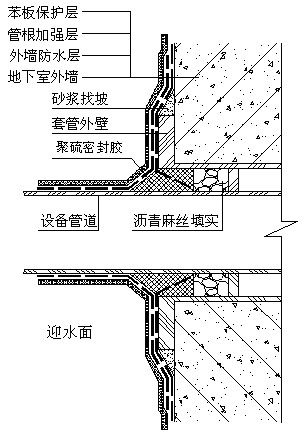

4）地下室外墙穿墙套防水做法（铅丝箍紧处涂刷防锈漆）：

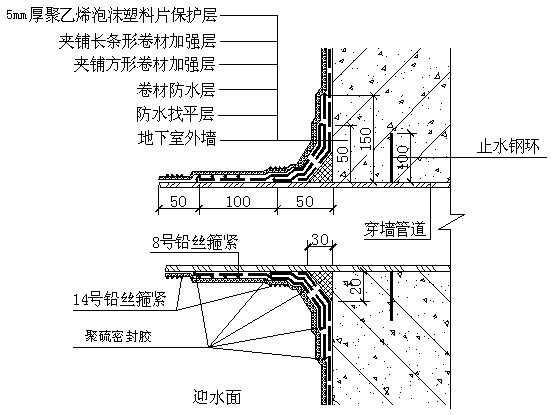

图10  柔性穿墙管道迎水面防水做法（单位：mm）

图11  柔性穿墙防水套管迎水面做法

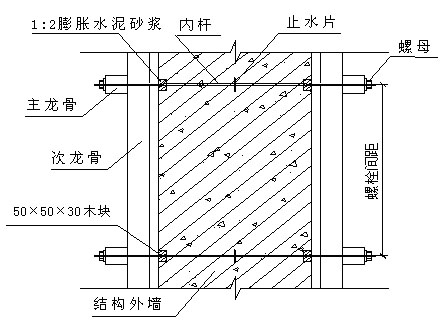

5）地下外墙模板全部采用加焊70mm×70mm,5mm厚止水片的止水螺栓，拆模后，螺栓孔内抹郑州赛诺的YYA特种抗渗浆料抹面找平。做法如图12所示：

图12  外墙止水螺栓做法
6）地下外墙竖向梯格筋模板顶棍加焊钢板止水环（图13），拆模后的处理方法参照上面5）的做法。

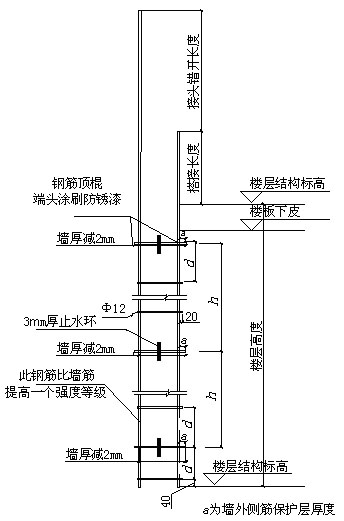

图13  地下室外墙梯格筋
7）铺贴转角、阴阳角等部位，先用水泥砂浆进行倒圆角处理，用500mm宽单层卷材做附加层增强处理（图14）。

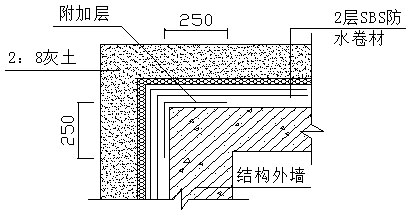

图14  地下室阳角处做法

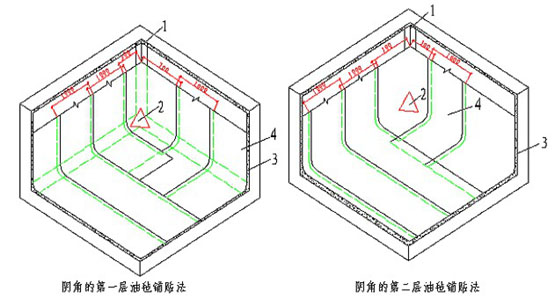

（8）三面角处做法如图15所示：

图15  三面角处做法
1—转折处油毡加固层；2—角部加固层；3—找平层；4—油毡
（4）季节性施工（略）
4.施工组织管理计划（略）
5.质量验收标准（略）
6.施工安全文明施工及环保措施（略）
